Komplexný sprievodca pre obaly mikro motora: materiály, dizajn a aplikácie

Pochopenie základnej funkcie škrupiny mikropodnikov

V srdci nespočetných miniatúrnych zariadení leží mikro motor, zázrak inžinierstva, ktorý premieňa elektrickú energiu na presný mechanický pohyb. Zatiaľ čo vnútorné komponenty, ako je armatúra, magnety a kefy, sa často venujú najväčšej pozornosti, vonkajšie puzdro zohráva rovnako kritickú úlohu. Ten mikroúrovňa je oveľa viac ako jednoduchý obal; Je to multifunkčný komponent, ktorý zaisťuje integritu, výkon a dlhovekosť motora. Táto časť sa ponorí na základné účely shellu, čím sa zistí, prečo je jeho návrh a výber materiálu prvoradý pre každú aplikáciu.

Primárne úlohy a zodpovednosti

Služba mikro motora je poverená rôznorodým súborom zodpovedností, ktoré priamo ovplyvňujú prevádzku motora. Po prvé, poskytuje zásadnú štrukturálnu podporu a puzdro, čím sa udržiava presné zarovnanie vnútorných komponentov. Akékoľvek vyradenie, dokonca aj v mikroskopickom meradle, môže viesť k zvýšeniu trenia, vibrácie a predčasnej zlyhania. Po druhé, škrupina pôsobí ako prvá obranná línia proti vonkajším kontaminantom. Prach, vlhkosť a iné tuhé častice môžu byť ničivé pre jemné vnútorné vnútorné prostriedky motora, čo vedie k skratom, zablokovaniu a korózii. Dobre utesnená škrupina bráni týmto prvkom vstupu do systému.

Okrem toho škrupina zohráva dôležitú úlohu v tepelnom manažmente. Počas prevádzky motory vytvárajú teplo v dôsledku elektrického odporu a mechanického trenia. Ak sa toto teplo efektívne rozptýli, môže to viesť k prehriatiu, ktoré degraduje izoláciu, demagnetizuje trvalé magnety a nakoniec spôsobuje vyhorenie motora. Škrupina slúži ako chladič a prenáša tepelnú energiu z jadra a do okolitého prostredia. Nakoniec obal poskytuje elektromagnetické tienenie, ktoré obsahuje magnetické pole motora, aby sa zabránilo interferencii s blízkymi citlivými elektronickými komponentmi a chránili motor pred vonkajším elektromagnetickým šumom.

Vplyv návrhu škrupiny na celkový výkon

Dizajn shellu je neoddeliteľne spojený s celkovými výkonnostnými charakteristikami motora. Jeho veľkosť a hmotnosť priamo prispievajú k zotrvačnosti motora a následne k jeho zrýchleniu a spomaľovaniu. Tepelná vodivosť materiálu určuje, ako sa efektívne rozptyľuje teplo, čo ovplyvňuje nepretržitý pracovný cyklus motora a maximálny výkon krútiaceho momentu. Konštrukčná tuhosť ovplyvňuje schopnosť motora tlmiť vibrácie a znižovať akustický hluk, čo je kritický faktor v aplikáciách, ako sú zdravotnícke pomôcky alebo zvukové vybavenie. Výber správneho obalu preto nie je dodatočnou, ale základnou súčasťou procesu navrhovania motorov, ktorý určuje hranice výkonnosti.

Výber optimálneho materiálu pre vaše puzdro na mikropodniky

Výber správneho materiálu pre a puzdro na mikrofúre je komplexné rozhodnutie, ktoré vyvažuje mechanické, tepelné, elektrické a ekonomické faktory. Materiál diktuje hmotnosť motora, trvanlivosť, schopnosti rozptyľovania tepla a náklady. Neexistuje žiadne univerzálne riešenie; Optimálna voľba je úplne závislá od konkrétnych požiadaviek aplikácie. Táto časť skúma najbežnejšie použité materiály, porovnávajúce ich vlastnosti, ktoré vás prevedú k informovanému výberu.

Bežné materiály a ich vlastnosti

V krajine materiálov pre škrupiny pre mikro motorov dominujú kovy a plasty, z ktorých každý má vlastné odlišné výhody a obmedzenia.

Kovové zliatiny: hliník a nehrdzavejúca oceľ

Kovové kryty, najmä tie, ktoré sú vyrobené z hliníkových zliatin a nehrdzavejúcej ocele, sú známe svojou vynikajúcou pevnosťou a rozptylom tepla.

• Hliníkové zliatiny: Ocenené za ich vysokú tepelnú vodivosť, nízku hustotu (vďaka čomu je ľahká) a dobrý odpor korózie. Hliník sa často používa v aplikáciách, kde je správa tepla prioritou, napríklad vo vysokorýchlostných alebo kontinuálnych motoroch. Všeobecne je však drahšie ako plastické a môže byť náročnejšie na výrobu zložitých tvarov.
• Nehrdzavejúca oceľ: Ponúka vynikajúcu mechanickú pevnosť, tvrdosť a výnimočnú odolnosť proti korózii. Je to materiál voľby pre motory pôsobiace v drsných, korozívnych prostrediach alebo tie, ktoré si vyžadujú extrémnu štrukturálnu integritu. Kompromisy sú jeho výrazne vyššou hmotnosťou a nižšou tepelnou vodivosťou v porovnaní s hliníkom.

Inžinierske plasty a kompozity

Pokročilé polyméry a kompozitné materiály sa stali čoraz obľúbenejšími kvôli ich všestrannosti, nákladovej efektívnosti a jedinečným vlastnostiam.

• PBT (polybutylén tereftalát) a nylon: Tieto termoplasty ponúkajú dobrú elektrickú izoláciu, vysokú mechanickú pevnosť a slušnú chemickú odolnosť. Sú ľahké, lacné na hromadnú produkciu vstrekovaním a môžu sa ľahko integrovať s inými komponentmi. Ich primárnou nevýhodou je nižšia tepelná vodivosť, ktorá môže byť obmedzujúcim faktorom pre aplikácie s vysokým výkonom.
• Pps (polyfenylénsulfid): Vysoko výkonný plast známy pre svoju výnimočnú tepelnú stabilitu, chemický odpor a inherentnú spomalenie horenia. Je vhodný pre motory, ktoré čelia vysokým teplotám a agresívnym chemickým prostredím.

Porovnávacia tabuľka

Nasledujúca tabuľka poskytuje jasné, vedľa seba, porovnanie kľúčových vlastností týchto spoločných materiálov, ktoré ilustrujú inherentné kompromisy, ktoré musia dizajnéri.

Materiál	Tepelná vodivosť	Hustota (hmotnosť)	Odpor	Náklady	Ideálna aplikácia
Hliník	Vysoký	Nízky	Dobrý	Stredne vysoký	Vysoký-speed drones, precision instruments
Nehrdzavejúca oceľ	Médium	Vysoký	Vynikajúci	Vysoký	Zdravotnícke pomôcky, automobilové systémy
Pbt/nylon	Nízky	Veľmi nízky	Spravodlivý	Nízky	Spotrebná elektronika, domáce spotrebiče
PPS	Nízky	Veľmi nízky	Vynikajúci	Médium	Automobilový priemysel, chemické čerpadlá

Ako ukazuje tabuľka, hliník poskytuje najlepší tepelný výkon, ale pri vyšších nákladoch a so strednou hmotnosťou. Nerezová oceľ ponúka bezkonkurenčnú trvanlivosť v tvrdých podmienkach, ale je ťažká. Plasty sú ľahké a lacné, ale zlé pri rozptyľovaní tepla. Výber v konečnom dôsledku závisí od toho, na čo je majetok najdôležitejší pre zamýšľané použitie motora.

Kľúčové úvahy o konštrukcii pre vysokovýkonné motorové puzdrá

Navrhovanie a vysokovýkonný kryt mikro motora Vyžaduje dôkladný prístup, ktorý presahuje nad rámec jednoduchého uzatvárania komponentov. Zahŕňa holistický inžiniersky proces zameraný na optimalizáciu tepelného riadenia, štrukturálnej mechaniky, výroby a integrácie. Vysoko výkonné puzdro je to, čo oddeľuje spoľahlivý, efektívny a dlhotrvajúci motor od priemerného trvalého. Táto časť rozdeľuje kritické faktory, ktoré musia inžinieri riešiť počas fázy návrhu.

Stratégie tepelného riadenia

Efektívny rozptyl tepla je pravdepodobne najdôležitejším aspektom navrhovania pre vysoký výkon. Nadmerné teplo je primárnym nepriateľom motorickej dlhovekosti. Na boj proti dizajnu bývania je možné použiť niekoľko stratégií.

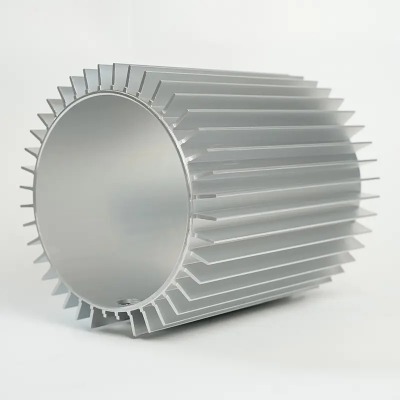

• Integrované chladiče: Navrhovanie vonkajšieho povrchu krytu s plutvami alebo hrebeňmi významne zvyšuje povrchovú plochu vystavenú vzduchu, čo dramaticky zlepšuje prenos konvekčného tepla. Toto je bežná črta v hliníkových krytoch pre motory bez kefiek.
• Materiály tepelného rozhrania (TIMS): Použitím tepelne vodivých tukov alebo vankúšikov medzi vnútorným jadrom motorového jadra a krytom puzdra zaisťuje účinný tepelný prenos zo zdroja tepla do plášťa rozpúšťajúceho teplo.
• Výber materiálu: Ako už bolo uvedené, výber materiálu s vysokou tepelnou vodivosťou, ako je hliník, je zásadný pre aplikácie s vysokým tepelným zaťažením.
• Správa vzduchu: Dizajn puzdra môže obsahovať prietok alebo kanály, ktoré usmerňujú prúdenie vzduchu cez motor. Musí to však vyvážiť potrebu ochrany vstupu (napr. Hodnotenia IP).

Tlmenie štrukturálnej integrity a vibrácií

Bývanie musí byť dostatočne tuhé, aby sa zabránilo deformácii pri zaťažení, čo by nesprávne zarovnalo vnútorné komponenty a spôsobilo zlyhanie. Zahŕňa to vykonanie štrukturálnej analýzy (ako je analýza konečných prvkov alebo FEA) na identifikáciu a posilňovanie slabých bodov. Súčasne musí kryt účinne tlmiť vibrácie generované samotným motorom. Nadmerné vibrácie vedú k hluku, opotrebeniu komponentov a zlyhaniu spájkovacích kĺbov. Techniky dizajnu zahŕňajú:

• Pridanie strategických rebier na zvýšenie tuhosti bez pridania podstatnej hmotnosti.
• Začlenenie materiálov alebo pripojení na vibrácie medzi motorom a vonkajšou štruktúrou.
• Zabezpečenie presného prispôsobenia medzi komponentmi, aby sa predišlo hrkálkami a mikroohrávam.

Výrobné techniky a tolerancie

Vybraný výrobný proces je diktovaný materiálom a zložitosťou návrhu. Kovové puzdrá sú zvyčajne vyzdobené alebo opracované, čo umožňuje vysokú presnosť a vynikajúce tepelné vlastnosti, ale za vyššiu cenu. Plastové puzdrá sú takmer výlučne tvarované, čo je veľmi nákladovo efektívne pre vysoké objemy a umožňuje neuveriteľne zložité a integrované tvary. Bez ohľadu na metódu je udržiavanie prísnych tolerancií rozhodujúce pre zabezpečenie správneho zarovnania ložiska, zaostrenie prevodových stupňov (ak je to použiteľné) a celkovú konzistenciu montáže. Prístup dizajnu pre výrobu (DFM) je nevyhnutný na to, aby sa predišlo vlastnostiam, ktoré sú nemožné alebo neúmerne nákladné na výrobu.

Preskúmanie rôznych typov presných priestorov pre mikropodniky

Svet Presné kryty mikro motora je rozmanitý, s rôznymi návrhmi prispôsobenými špecifickým prevádzkovým a environmentálnym potrebám. Typ krytu priamo ovplyvňuje úroveň ochrany motora, metódu chladenia a celkovú vhodnosť pre aplikáciu. Pochopenie týchto typov je rozhodujúce pre výber správneho motora pre túto prácu. Táto časť skúma najbežnejšie typy krytu, od otvoreného rámca po úplne zapečatené jednotky.

Otvorené rámce

Ako názov naznačuje názov, ponúka najmenšiu ochranu. Zvyčajne sa skladá zo základného štrukturálneho rámca, ktorý drží komponenty motora na svojom mieste, ale vystavuje kotvu a vinutia otvorenému vzduchu.

• Výhody: Primárnou výhodou je výnimočné chladenie v dôsledku maximálneho vystavenia okolitému vzduchu. Tento dizajn je tiež najjednoduchší a najmenej drahý na výrobu.
• Nevýhody: Poskytuje prakticky žiadnu ochranu pred prachom, vlhkosťou alebo fyzickým kontaktom. Tieto motory sú vysoko náchylné na poškodenie cudzích predmetov a nie sú vhodné pre akékoľvek prostredie, ktoré nie je čisté a suché.
• Aplikácie: Primárne používané v laboratórnych nastaveniach, vývoji prototypov alebo vo väčších uzavretých systémoch, kde samotné vonkajšie zariadenie poskytuje potrebnú ochranu.

Úplne uzavreté nekonečné (Tenv) prílohy

Kryty Tenv predstavujú významný krok v ochrane. Motor je úplne utesnený v plášti, čím sa bráni voľnej výmene vzduchu medzi vnútornou a vonkajšou časťou motora.

• Výhody: Ponúka vynikajúcu ochranu pred prachom, nečistotou a menšou expozíciou vlhkosti (napr. Striekanie). Je robustnejší ako dizajn otvoreného rámca.
• Nevýhody: Rozptyľovanie tepla je menej účinné, pretože sa spolieha výlučne na vedenie cez škrupinu a konvekciu z vonkajšieho povrchu. To môže obmedziť hustotu energie motora a nepretržitý pracovný cyklus.
• Aplikácie: Široko používané v spotrebičoch, čerpadlách, ventilátoroch a ďalších aplikáciách, kde prevádzkové prostredie môže obsahovať vo vzduchu prenášané kontaminanty.

Úplne uzavretý ventilátor chladený (TEFC) a vodotesné kryty

V prípade náročnejších aplikácií sú potrebné ešte viac špecializovanejšie kryty.

• TEFC: Tento dizajn je podobný TenV, ale obsahuje vonkajší ventilátor namontovaný na hriadeli motora. Tento ventilátor vyfúkne vzduch na vonkajšiu stranu krytu, čo výrazne zvyšuje prenos konvekčného tepla a umožňuje vyšší výkon ako štandardný motor TenV.
• Nepremokavé/IP67 kryty: Jedná sa o vysoko špecializované kryty TenV navrhnuté s pokročilými tesniacími technikami (napr. Tesneniami, O-krúžkami, zapečatenými konektormi), ktoré odolávajú ponorenia do vody alebo vystavením vysokotlakovým tryskom. Vyznačujú sa ich hodnoteniami ochrany pred vysokou vstupom (IP), ako napríklad IP67 alebo IP68.

Postup od otvoreného rámu do vodotesných krytov ukazuje jasný kompromis: Zvyšovanie ochrany takmer vždy prichádza s kompromisom v tepelnom výkone a zvýšením nákladov a zložitosti. Výber musí byť založený na dôkladnom porozumení operačného prostredia.

Sprievodca zvykom Mikroúrovňa Výrobné procesy

Ak riešenia mimo polietky nespĺňajú konkrétne požiadavky na aplikáciu, cesta Vlastná výroba škrupiny mikro motora stáva sa potrebným. Tento proces zahŕňa vytvorenie jedinečného bývania prispôsobeného na presné rozmerové, materiálne a výkonné špecifikácie. Zapojenie sa do výroby na mieru umožňuje optimalizáciu, ktorá je nemožná pri štandardných častiach, ale vyžaduje si hlboké pochopenie dostupných procesov a ich dôsledkov. Tento sprievodca prechádza primárnymi výrobnými trasami pre vlastné škrupiny.

Vstrekovanie plastových škrupín

Vstrekovanie je dominantným procesom pre hmotnostné plastové puzdrá. Zahŕňa zahrievanie plastových peliet, až kým sa neroztavia a potom ich vstrekujú pod vysokým tlakom do presnej machinovanej kovovej dutiny kovovej plesne.

Fázy vstrekovania:

1. Dizajn a výroba nástrojov: Prvým a najdôležitejším krokom je vytvorenie formy (alebo „nástroja“). Jedná sa o zložitý, drahý a časovo náročný proces zahŕňajúci CNC obrábanie tvrdenej ocele alebo hliníka. Návrh musí zodpovedať za zmrašťovanie materiálu, chladiace kanály a ejekčné mechanizmy.
2. Cyklus formovania: Cyklus zahŕňa upínacie zatvorenie formy, vstrekovanie roztaveného plastu, držanie tlaku na zabalenie dutiny, ochladenie časti, otvorenie formy a vysunutie hotovej časti. Tento cyklus môže trvať sekundy až minúty.
3. Po spracovaní: Po vyhadzovaní môžu diely vyžadovať orezávanie prebytočného plastu (blesk) a akékoľvek sekundárne operácie, ako je poklepanie otvorov alebo pridanie vložiek.

Výhody: Mimoriadne vysoká miera výroby, vynikajúca opakovateľnosť, nízke náklady na čas pri vysokých objemoch a schopnosť vytvárať zložité geometrie s vysokou presnosťou.
Nevýhody: Výnimočne vysoké počiatočné náklady na náradie, dlhá dodacia lehota na výrobu nástrojov a hospodárska nemožnosť pri výrobe s nízkym objemom.

Casting a CNC obrábanie pre kovové škrupiny

V prípade kovových puzdier sú dva hlavné procesy odlievanie a obrábanie CNC.

• Die Casting: Podobné v zásade ako vstrekovanie lišty, ale pre kovy. Roztavený kov (napr. Hliník alebo zliatina zinku) je vynútený pod vysokým tlakom do oceľovej formy. Je ideálny na výrobu vysokých objemov komplexných, tenkostenných kovových častí s dobrým povrchovým povrchom a rozmerovou stabilitou. Aj keď je náradie drahé, náklady na jednu časť sú nízke pre vysoké objemy.
• Obrábanie CNC: Subtraktívny proces, v ktorom je tuhý blok kovového (alebo plastového) tvarovaný počítačom riadenými reznými nástrojmi, ktoré odstraňujú materiál. Tento proces je neuveriteľne univerzálny a presný, schopný vyrábať diely s extrémne tesnými toleranciami a zložitými vlastnosťami. Je ideálny pre prototypy, výrobu s nízkym objemom a časti, ktoré si vyžadujú vyššiu pevnosť ako odliatky. Hlavnými nevýhodami sú vyššie náklady na časť (v dôsledku odpadového materiálu a dlhšieho cyklu) a niektoré geometrické obmedzenia v porovnaní s odlievaním.

Výber správneho procesu

Rozhodnutie medzi týmito procesmi je primárne poháňané tromi faktormi: objem, materiál a zložitosť.

• Zväzok: Vysoký objem (10 000 dielov) uprednostňuje vstrekovanie alebo odlievanie matrice napriek vysokým nákladom na náradie. Nízky objem (1 - 1 000 dielov) robí CNC obrábanie predvolenej voľby.
• Materiál: Požadovaný materiál často diktuje tento proces. Väčšina plastov sa formuje vstrekovanie, zatiaľ čo kovy sú odliaty alebo opracované.
• Zložitosť a presnosť: Vysoko komplexné tvary sa najlepšie dosahujú formovaním alebo odliatím. Časti vyžadujúce najvyššiu možnú presnosť a pevnosť sú často opracované.

Navigácia na mieru na mieru vyžaduje úzku spoluprácu so skúsenými výrobnými inžiniermi, aby si vybrali nákladovo najefektívnejší a technicky vhodný proces pre aplikáciu.

Údržba a riešenie problémov pre trvanlivé kryty mikro motora

Zabezpečenie dlhodobého zdravia mikro motora zahŕňa proaktívnu údržbu a odstránenie problémov s externým ochranným systémom. A trvanlivé puzdro na mikro motor je navrhnutý tak, aby vydržal, ale nie je nezničiteľný. Pochopenie toho, ako sa o to starať a identifikovať príznaky zlyhania, môže zabrániť katastrofickým rozpadom motorov a významne predĺžiť životnosť. Táto záverečná časť poskytuje praktický sprievodca pre používateľov a technikov.

Rutinná kontrola a preventívna údržba

Pravidelný harmonogram údržby je najlepšou obranou proti neočakávaným zlyhaniam. Dôraz by sa mal zamerať na vonkajší stav a výkon motora.

• Vizuálna kontrola: Pravidelne kontrolujte obal, či neobsahuje akékoľvek známky fyzického poškodenia, ako sú trhliny, priehlbiny alebo hlboké škrabance. Môžu ohroziť úroveň štrukturálnej integrity a ochrany. Vyhľadajte príznaky korózie, najmä na kovových krytoch, ktoré môžu oslabiť materiál a viesť k dierom.
• Čistenie: Udržujte kryt motora čisté a bez úlomkov. V prípade motorov TENV a TEFC sa uistite, že chladiace plutvy a čepele ventilátora (ak sú prítomné) nie sú upchané špinou, pretože to vážne narušuje rozptyl tepla. Použite mäkkú kefu alebo nízkotlakový stlačený vzduch, pričom dávajte pozor, aby ste nepoškodili žiadne komponenty.
• Skontrolujte tesnenia a tesnenia: Pre motory hodnotené ako nepremokavé alebo odolné voči prachu pravidelne kontrolujte integritu tesnení, tesnení a káblových žliaz. Tieto materiály sa môžu postupom času znižovať v dôsledku tepla, ozónu alebo mechanického napätia, ktoré prelomia tesnenie.
• Tepelné monitorovanie: Na pravidelnú kontrolu prevádzkovej teploty motora použite infračervený teplomer alebo tepelnú kameru. Postupné zvýšenie teploty v priebehu času môže naznačovať, že chladiace plutvy krytu sú upchané, vnútorná tepelná cesta je degradovaná alebo ložisko zlyháva a vytvára ďalšie teplo.

Bežné problémy a diagnostické kroky

Ak je podozrenie na problém, je kľúčový systematický prístup k diagnóze.

• Prehriatie: Ak sa motor prehrieva, problém by mohol byť vonkajší (upchaté chladiace plutvy, ktoré pracujú s vysokou okolitou teplotou) alebo vnútorné (opotrebenie ložiska, elektrická porucha). Najprv skontrolujte a vyčistite exteriér krytu. Ak problém pretrváva, chyba je pravdepodobne vnútorná.
• Fyzické poškodenie: Musí sa vymeniť prasknuté alebo prepadnuté puzdro. Dokonca aj malá trhlina môže umožniť vstup škodlivých kontaminantov, čo vedie k vnútornej korózii alebo elektrickým kraťasom.
• Hluk a vibrácie: Zatiaľ čo vnútorný problém, nadmerný hluk alebo vibrácie môžu byť niekedy spôsobené voľným držiakom puzdra alebo cudzieho predmetu ovplyvňujúceho vonkajší ventilátor (na motor TEFC). Uistite sa, že všetok montážny hardvér je tesný a vonkajšia cesta prúdenia vzduchu je čistá.
• Strata výkonu: Ak sa zdá, že motor je menej výkonný alebo bojuje pri zaťažení, zvážte, že prehriatie v dôsledku zlého rozptylu tepla z puzdra by mohlo spôsobiť, že vnútorná elektronika sa bude chrániť (znížiť energiu).

Integráciou týchto postupov údržby a riešenia problémov je možné zachovať integritu mikropodnikového obalu, čím sa zabezpečí, že naďalej poskytuje spoľahlivú ochranu citlivých komponentov v rámci, čím sa maximalizuje investície do zariadenia.
