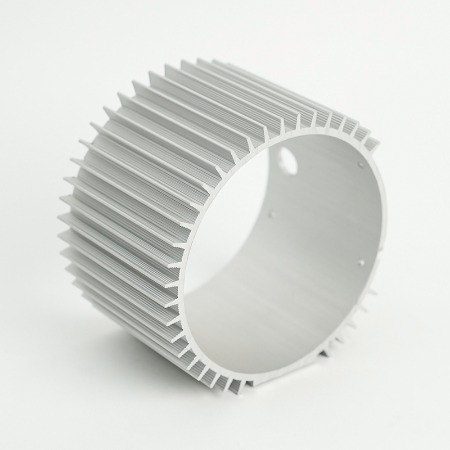

Hliníkové elektrické puzdro: Dizajn, výroba, ochrana a presnosť

Maximalizácia tepelného prietoku v hliníkových elektrických vozidlách

Keď inžinieri diskutujú hliníkový elektrický motor rozptyľovanie tepla „Skutočne hovoria o riadení reťazca tepelných odporov: z vinutí medi alebo laminácií statora do strmeňa a montážnych prvkov, cez stenu krytu, cez vonkajší povrch a nakoniec do okolitého vzduchu alebo kvapaliny. Akékoľvek slabé spojenie v tomto reťazci zvyšuje teploty hotspotu a komprimuje marže výkonnosti. Vysoká tepelná vodivosť hliníka v porovnaní s putámi z neho robí zjavnú prvú voľbu, ale uvedomuje si, že výhoda závisí od premysleného výberu materiálu, dizajnu kontaktu a povrchového inžinierstva. Cieľom nie je iba pohyb tepla; Pri kontrole hmotnosti, výroby a nákladov sa predvídateľne pohybuje teplo.

Tepelné cesty vo vnútri krytu

Vo vnútri puzdra opúšťa zuby a strmeň statora vodivosťou a kríži do krytu cez listy, spájajúce rozhrania alebo zalievacie zlúčeniny. Nepretržité, vysoko načítané kontaktné rozhranie znižuje kontaktný odpor. Medzi praktické kroky patrí pevne tolerovaným listom, tenké a rovnomerné materiály rozhrania a úmyselný upínací tlak, ktorý sa vyhýba skresleniu. Ak je potrebné zalievanie alebo výplň medzery, vyberte vodivosť na vyváženie materiálov s viskozitou, takže bezchybne zachytávajú mikroférity bez zachytenia vzduchu. Dizajnéri často zlepšujú vedenie rozšírením zubov statora alebo pridaním skratov medi, ktoré skracujú dĺžku cesty. Pretože hliník sa rozširuje viac ako oceľ, musí sa zvážiť diferenciálna expanzia pri prevádzkových teplotách; Príliš veľa rušenia na montáž sa môže počas horúcej prevádzky príliš málo, a degraduje tepelný prenos práve vtedy, keď je to najviac potrebné.

Geometria fin, prúdenie vzduchu a povrchové úpravy

Mimo puzdra dominuje konvekcia. Rovné plutvy sú jednoduché a nákladovo efektívne, ale žalúzie alebo zvlnené plutvy rušia hraničné vrstvy a môžu prekonať nízkorýchlostné prúdenie vzduchu. Rozstup plutiev by mal zodpovedať za uhly rizík a výroby návrhu. Povrchové ošetrenia môžu byť kontraintuitívne: povrch mikro-huby môže zvýšiť prenos konvekčného tepla zakopnutím turbulencie, aj keď mierne znižuje vodivosť, a tmavá anodická vrstva zvyšuje emisivitu, na ktorej záleží tam, kde nie je nezanedbateľné. Ak motor žije vo vnútri prostredia plášťa alebo pod kapucňou, poliatený prúd vzduchu so známymi profilmi rýchlosti je spoľahlivejší ako spoliehanie sa na náhodný tok. Ak je pravdepodobný prach alebo hmyz, vyberte si hrubšie plutvy so širším rozstupom, aby ste v priebehu času zachovali výkon.

Materiálové stupne a tepelná vodivosť

Rôzne hliníkové stupne obchodnú vodivosť proti odlievaniu a sile. Zliatiny s vysokým prieilikom, ktoré sú zliatiny, ktoré sú prekrásne a vyplňujú tenké plutvy, ale ich tepelná vodivosť je nižšia ako známky z práce. Naopak, výtlačky série 6xxx série ponúkajú vynikajúcu vodivosť a machináovateľnosť, aj keď môžu požadovať viac obrábania na dosiahnutie zložitých geometrií. Pretože výber materiálu interaguje s procesom, rozhodnutia by mali zvážiť tepelné zisky proti nákladom na náraodumrieť a nákladom na diel. Nasledujúce porovnania vložili čísla do kontextu pred úplným zhrnutím tabuľky.

• Hliník zvyčajne vedie teplo niekoľkokrát lepšie ako nehrdzavejúce ocele pri teplote miestnosti, čo sa môže preložiť na menšie zvýšenie teploty pre rovnaký tepelný tok.
• V hliníkových rodinách sa nižšie kremíky alebo zliatiny s kovanými zliatinou spravidla správajú lepšie ako zliatiny s vysokým sklonom, na úkor odlievania tenkých stien rovnako ľahko.
• Horčík je ľahší, ale zvyčajne vykonáva teplo menej efektívne ako bežné hliníkové stupne a môže komplikovať riadenie korózie.

Testovacie metódy a slučky spätnej väzby na dizajn

Tepelné modely urýchľujú učenie, ale musia byť ukotvené meraním. Infračervená termografia odhaľuje hotspoty okolo ramien a križovatiek rebier. Kalibrované tepelné testy so známym zaťažením overujú CFD, zatiaľ čo cyklovanie tepelného nárazu odhaľuje degradáciu rozhrania počas života. Najúčinnejšie programy považujú tepelné benchmarking za rutinnú bránu v dizajnových vydaniach, nie za špeciálnu udalosť. Tento systémový prístup je to, čo nakoniec zmení frázu hliníkový elektrický motor z vyhľadávacieho dotazu do konkurenčnej výhody v teréne.

Výber výrobnej trasy a hodnotenie partnerov

Výber procesu a preverenia Dodávatelia krytu hliníkových motorov je viacstranné cvičenie. Casting vyniká pri vysokých objemoch s tenkými stenami a integrovanými plutvami; Odlievanie piesku ponúka flexibilitu a nižšie investície do nástrojov za cenu hrubších sekcií; Extrúzia plus obrábanie CNC poskytuje vynikajúcu povrchovú úpravu a vodivosť pre jednoduchšie geometrie; a trvalé odlievanie leží medzi piesočným a odliatím na stredné behy. Správna voľba vyvažuje geometriu, toleranciu, kozmetiku a celkové náklady na vlastníctvo. Ak sa dve trasy javia ako životaschopné, porovnajte ich najskôr vo vetách a potvrďte tabuľkovým výsledkom, takže kompromisy sú transparentné pre tímy inžinierstva, kvality a získavanie zdrojov.

Casting vs. Sand Casting vs. Extrusion CNC

Odlievanie matrice zvyčajne vyhrá tam, kde potrebujete veľa tenkých plutiev a konzistentnej hrúbky steny s tesnou opakovateľnosťou. Odlievanie piesku, hoci je hrubšie, podporuje veľké kryty a iterácie rýchleho dizajnu bez vysokých počiatočných nástrojov. Vytláčanie CNC obrábanie má zmysel pre valcovité alebo prizmatické škrupiny, kde je možné zo zásoby vyrezať lineárne plutvy alebo jednoduché kanáliky; Zachováva tiež vyššiu tepelnú vodivosť kovaného hliníka. Investičné obsadenie môže dosiahnuť jemné detaily, ale často stráca náklady na väčšie časti. Pretože povrchová úprava ovplyvňuje tesnenie, maľovanie a tepelnú emisivitu, zvážte, koľko obrábania alebo následného spracovania každej trasy potrebuje na zasiahnutie výkonnosti a kozmetických cieľov.

Nástroje, dodací čas a celkové náklady na vlastníctvo

Celkové náklady na vlastníctvo (TCO) kombinujú amortizované náradie, cenu dielku, šrot, nákladu a kvalitné riziká. Casting má vyššie náradie, ale nízky čas cyklu; Odlievanie piesku to zvráti. Ak je ročný objem neistý, počnúc odlievaním piesku alebo extrúziou môže program odstrániť a poskytnúť skutočné údaje o dopyte pred zaviazaním sa k tvrdým nástrojom. Naopak, keď je predpoveď spustenia pevná a geometria ju vyhovuje, môže sa pohybovať skorom odlievania, ktoré môže rýchlo splatiť nástroje späť zmenšením času cyklu a obsahom obrábania. Poloha dodávateľa ovplyvňuje logistické riziko a dodací čas; Dual-Sourcing so spoločnými inšpekčnými plánmi a vymeniteľnými nástrojmi môžu stabilizovať dodávku.

Kvalitné systémy a hodnotenie dodávateľov

Pri skríningu die obsadenie hliníkového motorového krytu dodávatelia , pozerajte sa nad rámec nominálnych schopností. Vyžadujte diagramy procesu toku, príklady PFMEA a údaje o štatistických schopnostiach na podobných puzdrách. Preskúmajte kovové správy o regulácii pórovitosti a kontroly za studena a opýtajte sa, ako stratégie hradlovania/pretečenia znižujú zachytenie plynu v tenkých plutvách. Oveľujte, že súradnicové zariadenia a súpravy na tlakové testy zodpovedajú vášmu plánu inšpekcie. Zrelý dodávateľ privíta spoločný workshop DFM/DFMEA, ktorý znižuje riziko pred vyrezaním ocele.

Stratégia ochrany a tesnenia životného prostredia

Navrhovanie a Hliníkový kryt hliníka odolného voči korózii IP65 Znamená to holisticky o vode, prachu, chemikáliách, teplotnom cyklovaní a galvanických pároch. IP65 označuje prachovú konštrukciu a ochranu pred vodnými tryskami, ale absolvovanie laboratórneho testu nie je to isté ako prosperujúce v priebehu rokov v teréne. Skutočné prostredie kombinujú soľný sprej, vodivý prach, oleje a tepelné gradienty, ktoré čerpajú vlhkosť cez mikropodniky. Aby uspeli, musia byť veľkorysé tesniace prvky, musia byť kompatibilné povlaky a musia sa izolovať odlišné kovy. Pretože korózia je problémový problém, veľa zlyhaní sleduje späť k rozhrania - rýchlostné, šéfovia a kryty - skôr ako samotný hromadný hliník.

Hodnotenia IP, tesnenia a dych

Začnite výberom geometrie tesnenia, ktorá udržiava kompresiu po starnutí: elastoméry s uzavretými bunkami s nízkym obsahom vody alebo formované profily pre robustné zapojenie príruby. Cieľové rozsahy kompresie, ktoré zodpovedajú za stohy tolerancie; Používajte obmedzovače kompresie v plastových krytoch, aby ste predišli nadmernému skrini. Tam, kde sa kryt zahrieva a ochladzuje, membránové odvzdušnenie vyrovnajú tlak a znižuje tendenciu ťahať vlhkosť okolo tesnení. Káblové žľazy a položky potrubia sa musia zhodovať s cieľovými cieľmi; Dokonca aj jedna žľaza s nedostatočným špekuláciou môže degradovať inak vynikajúci dizajn.

Povlaky, eloxovanie a testovanie korózie

Neotiahnutý hliník tvorí ochranný oxid, ale prostredie bohaté na chloridy si vyžadujú viac. Anodizácia zvyšuje odolnosť proti korózii a tvrdosť povrchu; Práškový náter poskytuje tvrdý a atraktívny povrch; a konverzné povlaky zlepšujú adhéziu farby. Ak sa diely zostavujú s nerezovými upevňovacími prvkami, pomocou izolačných podložiek alebo tmelu na zmiernenie galvanického potenciálu. Oveďte systémy potiahnutia s neutrálnym sprejom soli a cyklickými koróznymi testmi, ktoré zahŕňajú kupóny CRIVICE, ktoré predstavujú skutočné kĺby, nielen ploché panely. Najlepšie postupy je kombinovať robustné tesnenie s povrchovou úpravou prispôsobenú životnému prostrediu a potom overiť zrýchlenými testami.

Upevňovacie prvky, rozhrania a odlišné kovy

Galvanické páry vedú mnoho problémov v teréne. Ak sú potrebné nerezové upevňovacie prvky, izolujte ich od hliníka s v zajatí podložky, naneste kompatibilné anti-opatrenia a vyhýbajte sa geometriu zadržania vody. Ak oceľové konzoly skrutku do puzdra, použite tmel v kĺbe na zníženie korózie trhliny. Nakoniec zámerne ošetrujte uzemňovacie body a zlomenie farieb, takže ochranné systémy nie sú neúmyselne ohrozené. Disciplinovaný prístup premení „testovací priechod IP“ na drsného Hliníkový kryt hliníka odolného voči korózii IP65 To sa darí v skutočnom počasí a umývaní.

Zníženie hmotnosti pre moderné hnacie ústrojenstvo

Elektrifikácia kladie prémiu za hmotnosť a efektívnosť balíka, čím sa snaží a Ľahké hliníkové motorické puzdro pre EV Motors Viac ako slogan. Nižšia hmota zlepšuje účinnosť vozidla, rozširuje tepelnú výšku a zmierňuje manipuláciu s montážou. Rezy hmotnosti však nemôžu ohroziť tuhosť puzdra, zarovnanie ložiska alebo akustické správanie. Umenie má odstrániť gramy, kde štruktúra prispieva najmenej a zároveň zachováva cesty zaťaženia a tepelný výkon. Urobenie tejto dobre spája optimalizácia topológie, rebrovanie vhodné pre odlievanie a rozumné obrábanie, ktoré sa vyhýba vytváraniu stresových stúpačiek alebo tenkých sekcií, ktoré sú zraniteľné voči pórovitosti.

Štrukturálne topológia a ciele hmotnosti

Začnite s topológiou riadenou tuhosťou: Definujte ložiskové zaťaženie, reakcie prevodovky a montážne obmedzenia, potom nechajte riešiteľ identifikovať koridory materiálu, ktoré nesú väčšinu stresu. Preložte výsledok do odlievateľných rebier a webov s jednotnými prechodmi na stenu, veľkorysými filé a konzistentným konceptom. V prípade valcových krytín zvážte integrálne rebrá pásy, ktoré sa zdvojnásobia ako prstene, ktoré sa šíria tepelne. Stanovte si ciele hmotnosti a tuhosti včas, takže kompromisy sú viditeľné skôr počas preskúmaní návrhu, než objavené počas testovania DV.

Kompromisy

Zníženie hmotnosti niekedy je v rozpore s chladením. Tenšie steny znižujú oblasť vodivosti, ale viac, ale tenšie plutvy môžu obnoviť konvektívnu oblasť, ak to umožňuje odlievanie. Ak CFD vykazuje horúcu zónu blízko upevňovacieho šéfa, rebro lokálneho rozmetača tepla môže prekonať globálne zvýšenie hrúbky steny. Podobne tmavý, odolný povlak môže zvýšiť emisivitu a získať späť určitý tepelný okraj bez štrukturálneho trestu. Trik spočíva v skombinovaní niekoľkých skromných vylepšení, než sa spoliehať na jednu opravu ťažkej váhy. Ak je bunda s vodou-glykolom uskutočniteľná, integrované kanály môžu úplne posunúť tepelný režim, čo umožňuje hrúbku spodnej steny bez prehriatia.

NVH, tuhosť a integrácia

Svetelné časti môžu zvoniť. Ak chcete udržať a Ľahké hliníkové motorické puzdro pre EV Motors Ticho, vyladte rozstup rebrá a hrúbku na rozbitie režimov panela a použite asymetrické vzory rebier, kde sú možné. Integrácia-napríklad kombinácia rotorových štítov, držiakov meniča alebo potrubia chladiacej kvapaliny-predkladá konzoly a upevňovacie prvky, ktoré zvyšujú hmotnosť a zložitosť. Porovnajte dve možnosti slovami, potom potvrďte jednoduchou tabuľkou: integrované puzdro by mohlo ušetriť 8–12% hmotnosť a desať spojovacích prvkov, zatiaľ čo modulárny prístup môže zjednodušiť službu pri miernych nákladoch na hmotnosť. Robte rozhodnutia v kontexte montážnej stratégie a opravy v teréne, nie iba s hmotnosťou.

Presné obrábanie a overenie

Presne sa zmení hrubý odlievanie na dokončené zložky. CNC opracovaná tolerancia hliníkového motorového puzdra 0,01 mm . Aj keď nie každý prvok vyžaduje kontrolu desať mikrónu, často to robia otvory a tváre párenia. Dosiahnutie tohto cieľa vyžaduje viac ako schopné stroje; Závisí to od stratégie data, stabilného vybavenia, tepelného riadenia a monitorovania schopností procesov. Zamyslovte si, že obrábanie je posledná šanca na zarovnanie mechanického, tepelného a tesniaceho výkonu s úmyslom dizajnu.

GD&T pre ložisko otvorov a záchvaty

Definujte údaje, ktoré odrážajú, ako je kryt obmedzené v službe. Sústrednosť alebo poloha vŕtacích otvorov by sa mala odvolávať na montážnu tvár a opačný otvor, aby sa zachovalo zarovnanie rotora. Na ochranu životnosti ložiska môže byť potrebná kruhovosť a valcosť na úrovni niekoľkých mikrónov. Plochosť na krytoch a rozhraniach prevodových stupňov podporuje kompresiu tesnenia a sieťovinu. Namiesto toho, aby ste pritiahli každú toleranciu, presnosť koncentrátu na funkciách, ktoré riadia správanie systému a umožňujú veľkorysým toleranciám inde na zníženie nákladov.

Vybavenie, schopnosti procesu a kontrola

Držanie tenkostenných odliatkov bez skreslenia je remeslo. Ak je to vhodné, použite hniezda a vákuum priliehajúce na tvar a ovládali upínacie sily, aby ste zabránili ovalizovaniu otvorov. Pred presným funkciám dochádza k odstraňovaniu vysokých zásob. Teplota chladiacej kvapaliny a zahrievanie stroja pri prenasledovaní CNC opracovaný hliníkové motorové puzdro tolerancia 0,01 mm ; Bez tepelnej stability trpia posun a schopnosť merania. Overte kritické charakteristiky pomocou CMM a vzduchových meradiel a monitorujte pomocou SPC, aby sa trendy chytili pred únikom častí. Schopný proces by mal demonštrovať CP/CPK> 1,33 v bezpečnostných kritických rozmeroch, s jasnými reakčnými plánmi, keď kontrolné grafy signalizujú podmienky mimo kontroly.

Dokumentácia, SPC a kritériá vydania

Robustná dokumentácia prekladá tiché know-how do opakovateľných výsledkov. Plány riadenia by mali spájať operácie s charakteristikami, ktoré vytvárajú, a nástrojmi, ktoré ich overujú. Inšpekcia v prvom rade potvrdzuje interpretáciu tlače, zatiaľ čo prebiehajúce audity skontrolujú, či sa konanie, rezačky a programy zodpovedajú schválenému stavu. Pre tesniace tváre kombinujte kontroly povrchovej úpravy s plochou; V prípade otvorov so závitom overte umiestnenie a kvalitu tónu. Konečné testovanie úniku uzavretých objemov a overenie krútiaceho momentu pre vložky Dokončite balík a zabezpečuje, aby hotové puzdro spĺňali ciele výkonu, trvanlivosti a montáže, keď opustí linku.

Rýchle referenčné porovnania

Porovnania uvedené nižšie sumarizujú vyššie uvedené rozprávky v jedinom pohľade na podporu rýchlych rozhodnutí o kompromisoch a medzifunkčných prehľadoch.
